פרמטרים של מוצר
| פָּרִיט | מִפרָט |
|---|---|
| חוֹמֶר | ברזל אפור (ASTM A48), ברזל רקיע (ASTM A536), פלדת פחמן (WCB) |
| טווח מידות | 1/2" – 48" |
| דירוג לחץ | Class 150 – Class 2500 |
| סגנון פנים | פנים שטוחות, פנים מורמות, מפרק מסוג טבעת |
| בַּקָשָׁה | נפט וגז, טיפול במים, עיבוד כימי, ייצור חשמל |
| MOQ | 5 יחידות |
תֵאוּר

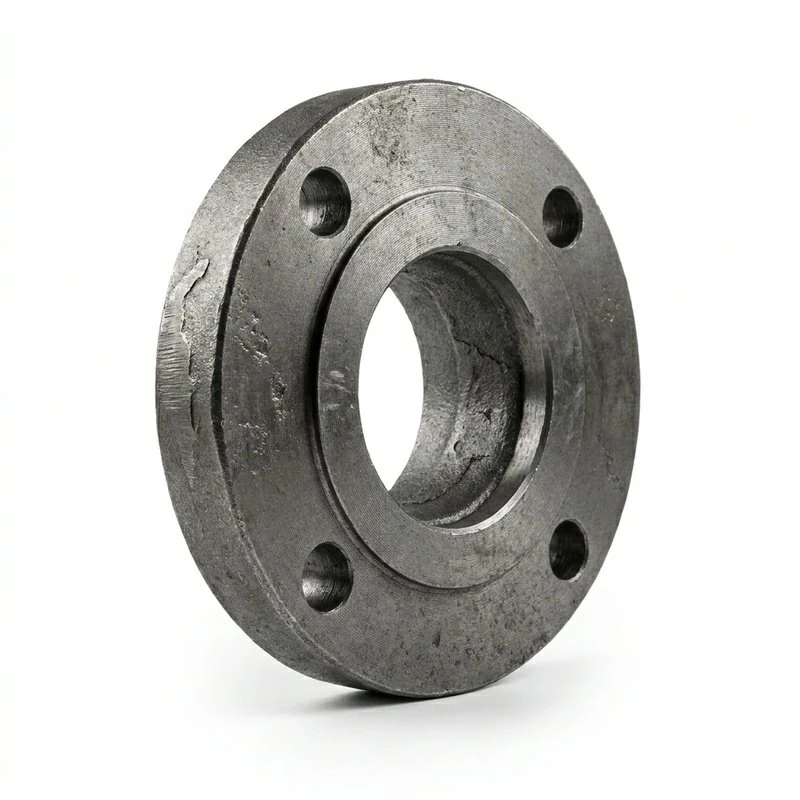

אוגני צינור יצוקים מחברים חלקי צנרת וציוד עם חיבורים מוברגים הניתנים להרכבה ולפירוק - פני האוגן מספקים את משטח האיטום לאטם, וחורי הברגים מיושרים עם האוגן המשויך. תהליך היציקה מייצר גיאומטריות מורכבות ביעילות עבור המגוון הרחב של סוגי אוגנים המשמשים בצנרת תעשייתית. אוגני פנים שטוחים: כל הפנים הם משטח איטום - המשמש כאשר האוגן המשויך הוא גם פנים שטוח, בדרך כלל ביישומי לחץ- נמוך או עם אטמים מלאים-. אוגני פנים מוגבהים: מרכז הפנים בולט - בסגנון האוגן התעשייתי הנפוץ ביותר. מפרק מסוג טבעת (RTJ): חריץ בפנים מקבל אטם טבעת מתכת עבור שירות- בלחץ גבוה ובטמפרטורה{10} גבוהה.
מדוע דרג אוגן ודירוג הלחץ חייבים להתאים
אוגן Class 150 מדורג עבור שילוב הלחץ-טמפרטורות - בטמפרטורת החדר, הוא מתמודד עם יותר לחץ מאשר בטמפרטורה מוגברת. שימוש באוגן Class 150 בלחץ-הטמפרטורות הגבוהות יותר שלו מאפשר הוא שגיאת תכנון. דירוג הלחץ הוא פונקציה של לחץ וגם של טמפרטורה, לא רק של לחץ בלבד.
שאלות נפוצות
ש 1: MOQ?
A1: 5 חלקים עבור אוגנים יצוקים סטנדרטיים.
ש 2: טווח מידות?
A2: קוטר של 1/2 אינץ' עד 48 אינץ'.
שאלה 3: דירוגי לחץ?
A3: Class 150 עד Class 2500.
ש 4: סגנונות פנים?
A4: פנים שטוחות, פנים מורמות, מפרק מסוג טבעת.
ש 5: חומרים?
A5: ברזל אפור (A48), ברזל רקיע (A536), פלדת פחמן WCB.
ש 6: תקנים?
A6: ANSI B16.5, B16.47, API 6A עבור אוגני שדות נפט.
איכות אינה ניתנת- למשא ומתן בייצור מדויק. כל רכיב עובר בדיקה קפדנית בכל שלב בייצור.
- ISO 9001:2015- מערכת ניהול איכות המכסה עיצוב וייצור
- API 6D / API 600- תכנון ובדיקת תאימות של רכיבי שסתומים ואוגנים
- בדיקת לחץ הידרוסטטית- כל לחץ גוף שסתום-נבדק ללחץ מדורג של 1.5×
- MPI / LPI- בדיקת חדירת חלקיקים מגנטיים ונוזל לשלמות הריתוך
- CE / ATEX- תאימות להנחיות ציוד לחץ לשוק האיחוד האירופי
- פסיביות / ליטוש אלקטרו- נהלי ASTM A967 לעמידות בפני קורוזיה
- עקיבות חומר- מעקב אחר מספרי חום מחומר גלם לחלק מוגמר
מחומר גלם למוצר מוגמר, כל שלב מבוקר ומתועד:
- יצירת דפוסים- ייצור דפוסי עץ או מתכת ליציקת חול/צנטריפוגלית/השקעה
- דְפוּס- יציקת יציקת חול, תבנית מעטפת, צנטריפוגלי או יציקת שעווה אבודה-
- התכה ומזיגת- התכה מבוקרת של תנור עם כימיה וניטור טמפרטורה
- התמצקות וניעור- קירור מבוקר עם תוספת/הסרה וניעור הליבה
- טיפול בחום- חישול, נרמול או טיפול בתמיסה לפי מפרט
- עיבוד שבבי- עיבוד CNC, קידוח והקשה למידות סופיות
- טיפול פני השטח- השחזה, ריתוך או ציפוי לפי הצורך
- בדיקה ובדיקה- בדיקה ממדית, חזותית, הידרוסטטית או NDT
- ניקוי ואריזה- הסרת חול, הסרת שומנים, מניעת חלודה ואריזה
