פרמטרים של מוצר
| פָּרִיט | מִפרָט |
|---|---|
| טווח מודול | 1.0 מ"מ - 8.0 מ"מ |
| רמת איכות AGMA | 8–12 |
| זווית לחץ | 14.5 מעלות, 20 מעלות |
| חוֹמֶר | 8620 מארז-פלדה מתקשה, סגסוגת 4140, נירוסטה 303 |
| MOQ | 10 יחידות |
תֵאוּר

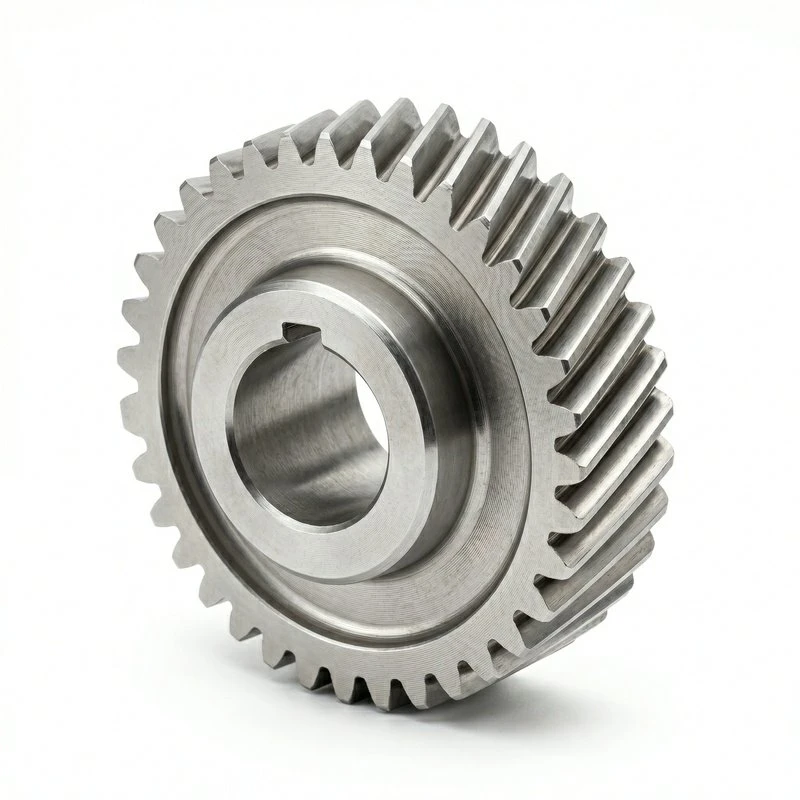

לגלגלי שיניים סליליים ספירליים יש שיניים חתוכות בזווית סליל ולא מקבילה לציר ההילוכים -. חיבור השיניים האלכסוני פירושו מגע הדרגתי שקט יותר באופן משמעותי מאשר גלגלי שיניים בעל גזרה ישרה-. זווית הסליל יוצרת עומס דחף צירי שהמיסבים צריכים להתמודד איתו, אך הפחתת הרעש ויכולת העומס הגבוהה הופכים את גלגלי השיניים הסליליים הספירליים לסטנדרט עבור מפחיתי מהירות ותיבות הילוכים תעשייתיות.
8620 מקרה-פלדה מתקשה מפתחת משטח שן קשה עם ליבה רקיעה - השילוב מטפל בעומסי זעזועים מבלי להפוך לשבירים. 4140 באמצעות-סגסוגת מוקשה מספקת חוזק טוב ליישומי עומס מתון. 303 נעשה שימוש בנירוסטה כאשר נדרשת עמידות בפני קורוזיה.
יד שמאל לעומת יד ימין - זה משנה לפריסת הפיר
שאלות נפוצות
ש 1: MOQ?
A1: 10 חתיכות.
ש 2: רמות AGMA?
A2: 8–12. הבחירה תלויה בדרישות הרעש, הדיוק והעומס.
ש 3: זווית סליל?
A3: 8 מעלות -25 מעלות אופייני. הבחירה תלויה בדרישות עומס ורעש.
ש 4: חומרים?
A4: התקשות 8620 מארז-, סגסוגת 4140, אל חלד 303.
ש 5: עומסי דחף?
A5: כן. דחף צירי חייב להיות מנוהל עם מיסבי דחף.
ש 6: תצורות מותאמות אישית?
A6: כן. זוויות סליל מותאמות אישית, זוויות לחץ וספירת שיניים.
איכות אינה ניתנת- למשא ומתן בייצור מדויק. כל רכיב עובר בדיקה קפדנית בכל שלב בייצור.
- ISO 9001:2015- מערכת ניהול איכות מוסמכת המכסה עיצוב, עיבוד שבבי ובדיקה
- פסיביות / ליטוש אלקטרו- נהלי ASTM A967 לעמידות בפני קורוזיה
- עקיבות חומר- מעקב אחר מספרי חום מחומר גלם לחלק מוגמר
- בדיקת מאמר ראשון (FAI)- דוח ממדי מלא כלול בכל הזמנה חדשה
מחומר גלם למוצר מוגמר, כל שלב מבוקר ומתועד:
הכנת חומר- בחירת מניות בר או זיוף עם הסמכת חומרים
עיבוד גס- חריטה/כרסום CNC לפרופיל ריק בגיר
חיתוך ציוד- סיבוב, עיצוב או כרסום עבור גיאומטריית שן גלגל השיניים
טיפול בחום- קרבוריזציה, התקשות אינדוקציה או באמצעות-התקשות
השחזה / גימור- שחיקת שיניים של ציוד עבור רמות איכות של AGMA 10+
בְּדִיקָה- מדידת עופרת, פיתול ועובי שן כנגד ציור
ניקוי ואריזה- ציפוי שמן למניעת חלודה ואריזת הגנה
תגיות פופולריות: גלגלי שיניים ספירליים ספירליים, יצרני גלגלי שיניים סליליים ספירליים בסין
